国电康保五福堂风电场岩石风机锚杆现场试验
常规重力式风机基础尺寸一般较大,且要求基础埋入地下一定深度,对于岩石地基,基础施工难度高,工程量巨大。相比于重力式风机基础,在满足承载力安全指标的基础上,岩石扩孔自锁锚杆基础能达到节省钢筋和混凝土用量、降低开挖方量以及降低造价的目的。
国电康保五福堂风电场位于张家口康保县,规划面积180km2,风能资源优良,岩层地质条件较好。根据河北电力勘查设计研究院的委托,武汉武大九游会J9真人游戏第一品牌加固实业有限公司选取有代表性的后照阳河风电场为现场试验场地,开展岩石扩孔自锁锚杆的现场试验,以检验岩石锚杆技术用于风机基础的可行性和有效性。
本次试验中,扩孔自锁锚杆共三组,每组入岩深度(岩层裸露,也是植入深度)分别为13m、10.5m、8m。每组3孔(套)精轧螺纹钢锚杆,其中1孔用于极限承载能力试验,2孔用于预应力损失监测试验。现场试验的具体目的为:(1)验证不同长度扩底自锁锚杆的拉力设计值;(2)分析锚固结构变形和整体稳定性;(3)分析预应力锚杆是否确有其必要性;(4)分析冻融对整体结构的影响;(5)为拟建风机基础采用锚杆形式提供数据支持。

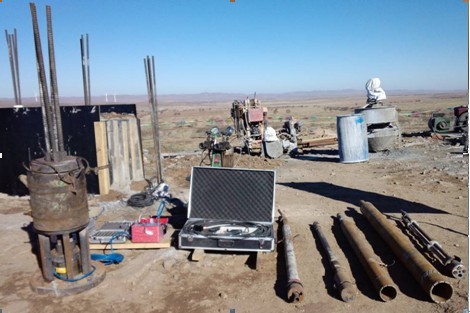

图1 现场锚杆施工和试验设备

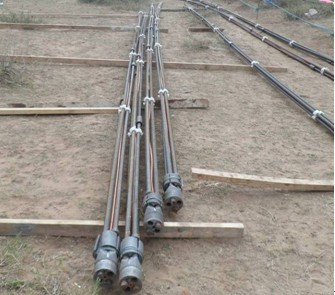

图2 安装完毕的扩孔自锁锚杆实物

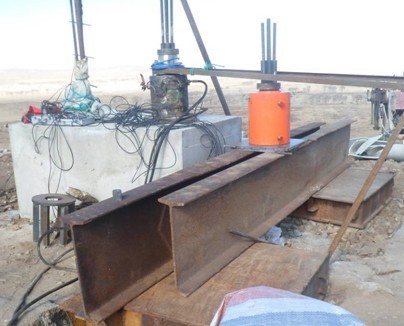

图4 扩孔自锁锚杆的预应力张拉试验
试验现场环境恶劣、交通不便,但项目组顶住压力,克服困难,历时1个半月,2012年10月底,试验得以顺利完成。根据现场极限承载力试验结果,不同孔深的岩石锚杆拉拨承载力高达220T(设计值100T),均以钢筋屈服为破坏形式,且锚头无滑移变形,试验结果表明,九游会J9真人游戏第一品牌实业推出的扩孔自锁锚杆具有很好的锚固强度和抗变形能力。
扩孔自锁岩石锚杆基础是一种技术优越、经济效益显著的新型风机基础形式,该项技术应得到大力的提倡和推广。
(秦文科)
