本工程渡槽、排架、拱肋及基础均为钢筋混凝土结构，上部槽身采用U型薄壳渡槽结构，下部结构分别采用内拱排架支撑及单排架支撑。渡槽槽壳壁厚0.14m，槽身内半径为2.3m，直线加高段为1.61m，拉杆尺寸为0.2m×0.15m，伸缩缝为0.02m；设计水深2.9m，校核水深3.3m。
    计算分析时，对结构进行适当简化：

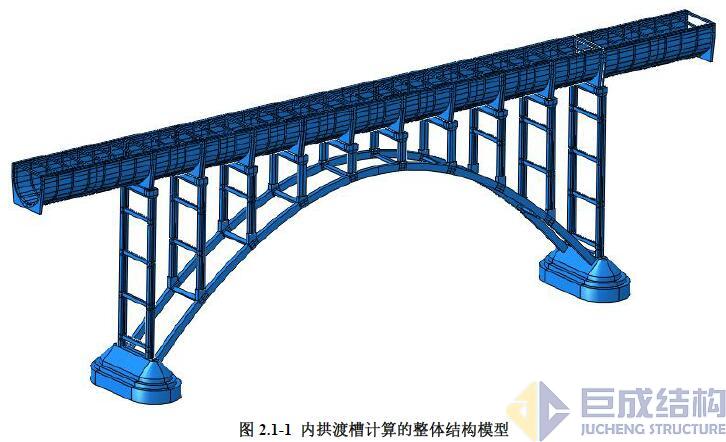

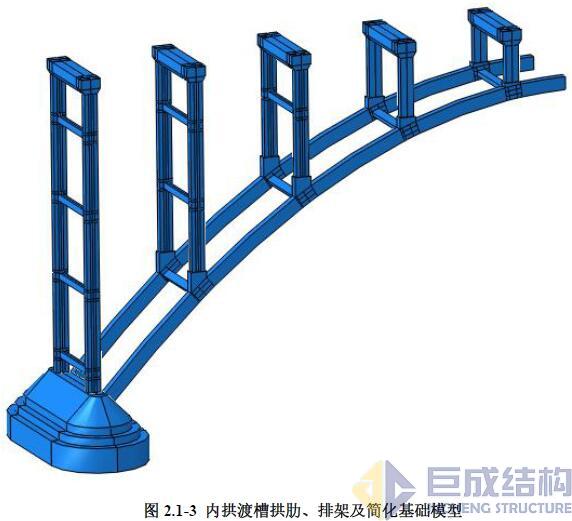

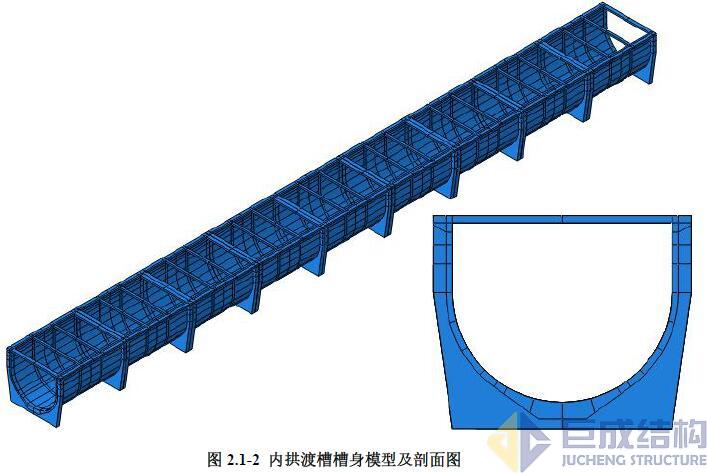

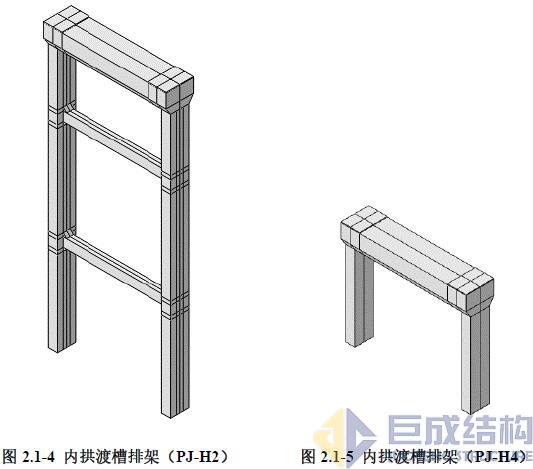

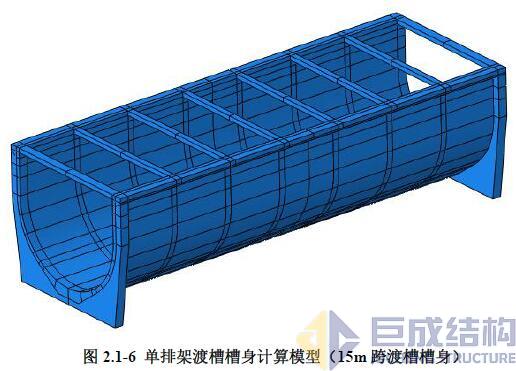

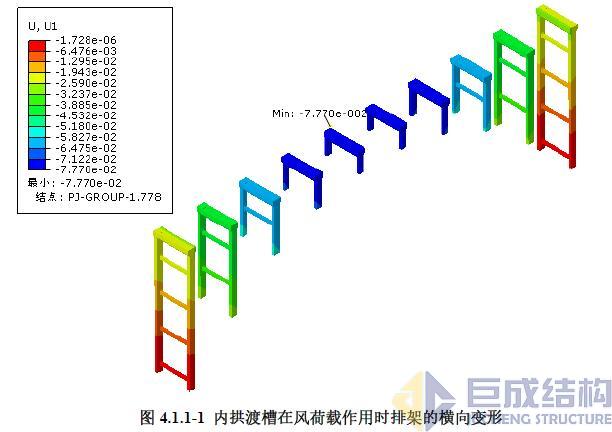

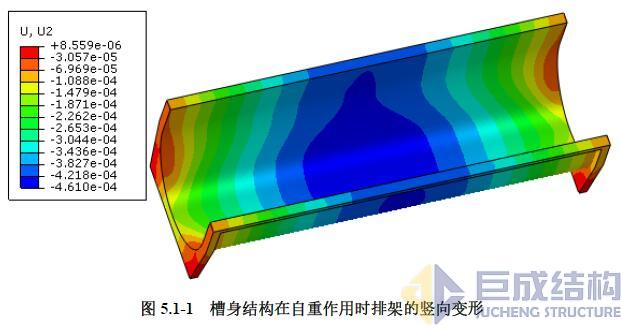

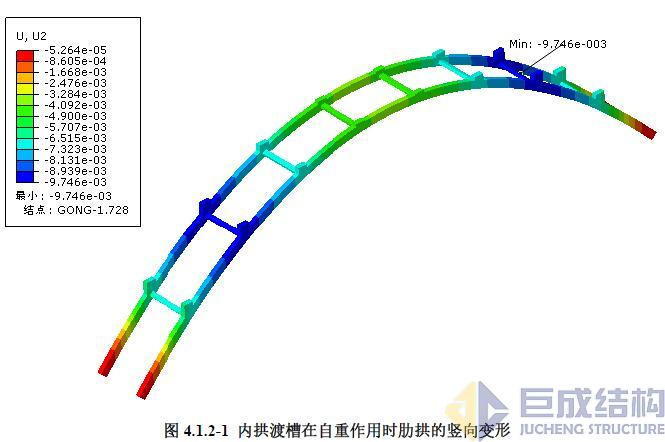

    内拱渡槽分析时，建立一跨模型，如图2.1-1所示。内拱渡槽长为60.3m，由肋拱及排架支撑，其中最外侧两处排架（高度H1=19.714m，以下将该排架简称“PJ-H1”）直接支撑在基础上，其余八处排架（高度分别是H2=12.487m、H3=7.43m、H4=4.522m、H5=3.149m，以下分别简称为“PJ-Hi”，i=2，3，4，5）支撑在肋拱拱墩上。由于荷载对称分布，且内拱渡槽结构对称，故在内拱渡槽两侧各增设一个15m跨单排架渡槽，以考察PJ-H1的受力情况，内拱渡槽计算模型见图2.1-2~2.1-5。对于15m跨单排架渡槽槽身计算分析，仅对该15m跨渡槽槽身建模，计算模型见图2.1-6。
