一、材料简介

FPSC聚合物水泥基砂浆是由一种专用改性聚合物乳液（A组分）和强力改性水泥粉粒料（B组分）组成的聚合物改性水泥基复合材料，主要用于混凝土和砖石墙的缺陷修复和结构加固，性能指标满足GB 50728-2011《工程结构加固材料安全性鉴定技术规范》和JG/T 336-2011《混凝土结构修复用聚合物水泥砂浆》的相关要求。



二、性能特点

1. 强度高、粘结力强、抗裂性和抗冲击性能好。

2. 耐老化、耐腐蚀、耐水、耐冻融性能优异。

3. 防碳化、抗渗、抗氯离子。

4. 工艺性好，立面、仰面施工不流淌。



三、主要用途

1. 混凝土及砌体构件采用钢丝绳网片（钢丝网片、钢板网片）外加聚合物砂浆面层加固用配套砂浆。

2. 混凝土保护层开裂、破损、脱落等表面薄层修复，尤其适用于水利、电力、港工、桥梁等混凝土结构因碳化、氯盐、硫酸盐腐蚀以及磨蚀、冻融损伤而引起的混凝土表层病害的耐久性修复与加厚保护层防护。

3. 砌体及混凝土构件粘布、粘钢、包钢后表面防护用砂浆。

4. 混凝土构件孔洞、凹陷等找平修复。

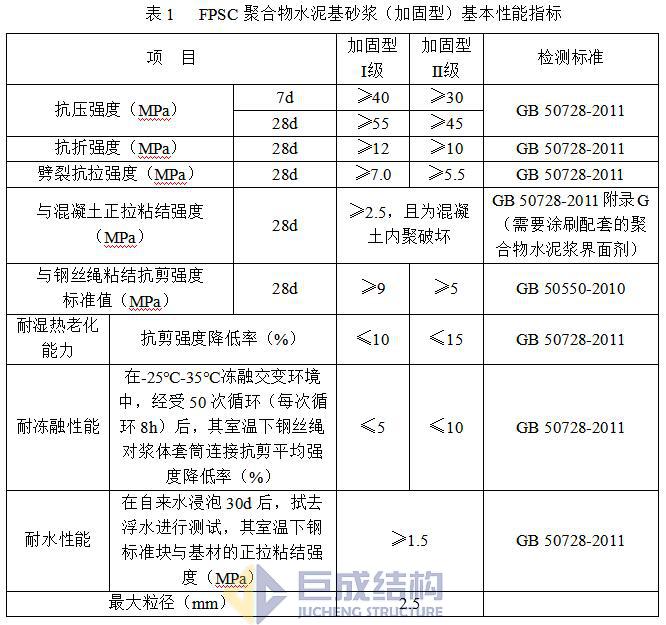

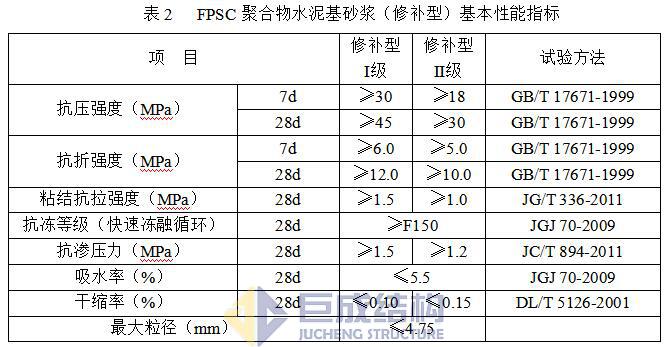

四、主要性能指标







五、使用要点

1. 基面处理：凿除基面疏松部分，并进行凿毛处理，基面应无油污、浮灰及其它杂物。施工前24h，基面应充分浇水润湿，施工时应确保基面无明水。

2. 拌制砂浆：按比例A：B（重量比）=16：100配制砂浆。采用搅拌设备搅拌时，应先将A组分乳液全部加入料斗内，然后逐渐加入称量好的B组分粉料，边投料边搅拌，直至粉料全部加完，再继续搅拌3分钟，使浆料均匀。少量搅拌时，可采用人工搅拌方式，搅拌好的浆料应控制在60分钟内用完。

3. 涂抹砂浆：用抹刀将砂浆涂抹到混凝土或砖石表面，宜一次用力压实抹平，不得反复抹压。如遇气泡要刺破压紧，保证密实。立面或顶面施工厚度超过10mm时，宜分层施工。每层抹面厚度不宜大于10mm，待前一层初凝(触干)后，方可进行下一层涂抹施工。

4. 养护：砂浆表面触干后，要立即喷洒养护剂或加盖湿布洒水养护，养护时间不少于7d，洒水养护次数应保持浆料表面始终处于湿润状态。温度低于5℃时，应采取升温措施并延长养护时间。

5. 施工时应避免高温、大风、寒流、雨天。施工后1d内砂浆层不得受雨淋。



六、配比及用量

1. 配比：A(液料)：B(粉料)(重量比)=16：100

2. 用量：每修补1m³空间，需2.06吨砂浆（未计损耗）



七、包装贮存

1. 包装：A组分16kg/桶，B组分50kg/袋，116kg/组。

2. 本品应在5℃～40℃干燥、通风处储存，储存期6个月。

3. 本品安全无毒、非易燃易爆，可使用一般交通工具运输。
