一、材料简介

UHPA超高性能水泥基抗冲磨材料是以高强水泥、多元超细矿物微粉、多种改性外加剂、特种细骨料、超高强度微细短钢纤维等为原材料，经特殊工艺复配而成的超高性能无机抗冲磨产品，主要用于水工结构混凝土冲磨破损的修复与防护和其它有高强、高抗腐蚀、高耐久要求的土木工程，性能指标满足GB/T 31387-2015《活性粉末混凝土》的要求。



二、性能特点

1. 超高强度、超高韧性、抗冲耐磨与抗气蚀性能优异。

2. 抗裂、抗渗、耐冻融、抗冲击、抗氯离子。

3. 耐老化、耐腐蚀、耐水、防碳化。

4. 线膨胀系数与混凝土匹配，修复层不易脱离。

5. 流动性好、自密实、施工简便。



三、主要用途

1. 水工结构因高速水流对混凝土造成冲磨破损的修复与防护，常见部位如溢流面、泄水道、溢洪道、闸墩、渡槽等区域。

2. 船闸底板、飞机跑道、高速公路伸缩缝等高强混凝土构件的修复或新建。

3. 有高强、高抗腐蚀、高耐久要求的土木工程。

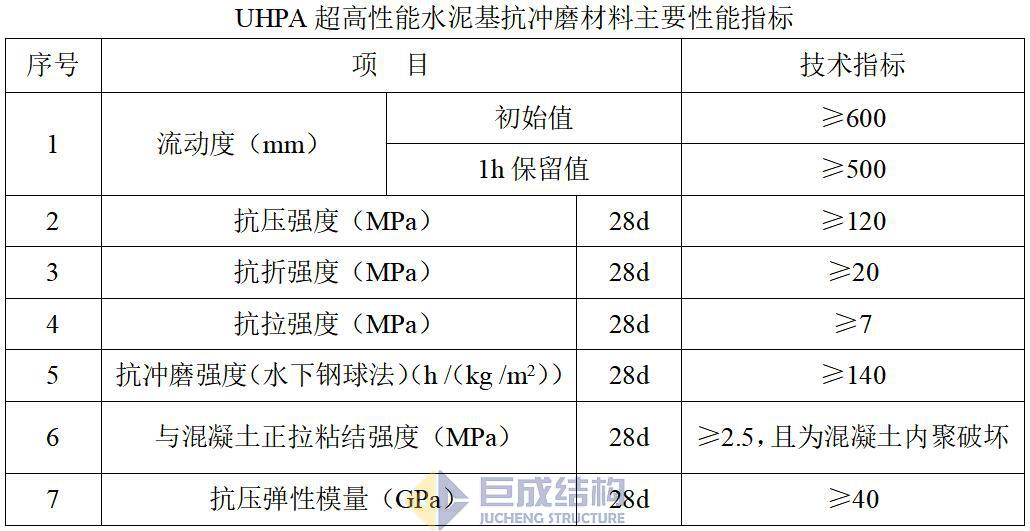

四、主要性能指标





 五、使用要点

1. 基面处理：凿除基面疏松部分，并进行凿毛处理，基面应无油污、浮灰及其它杂物。浇筑前24h，基面应充分浇水润湿，浇筑时应确保基面无明水。

2. 拌制：按粉料：水(重量比)=1：(0.08~0.11) 配制，在能满足和易性前提下应尽量减少用水量。宜采用强制式、行星式或双卧轴搅拌机进行搅拌，先对设备湿润，然后将水加入料斗内，再加入称量好的粉料，边投料边搅拌，粉料全部加完后再搅拌3分钟至接近目标流动性，最后在2分钟内分批、缓慢、均匀地投入钢纤维，投完后再继续搅拌3分钟，待整体均匀后方可出料。搅拌好的浆料应控制在30分钟内用完。

3. 浇筑：一般情况采用“自重法浇筑”，浇筑应连续进行，直到浆料填满各个角落为止。采取轻型振平尺配合小型平板振捣器进行振捣。

4. 养护：浇筑后72h内避免受振动、碰撞。浆料初凝后对外露部分抹平压光，用塑料薄膜覆盖保湿。待浆料硬化后立即喷洒养护剂或加盖湿布浇水养护，养护时间不少于7d，浇水养护次数应保持浆料表面始终处于湿润状态。若环境温度低于5℃，应采取升温措施并延长养护时间。

5. 施工时应避免高温、大风、寒流、雨天。施工后1d内不得受雨淋。



六、配比及用量

1. 配比：粉料：水(重量比)=1：(0.08~0.11)

2. 用量：每施工1m³空间，需2.2吨粉料（未计损耗）



七、包装贮存

1. 本品为水硬性粉体材料，复合袋包装，净重50kg/袋。

2. 本品应在阴凉、干燥、通风处储存，储存期6个月。

3. 本品安全无毒、非易燃易爆，可使用一般交通工具运输。
