一、材料简介

ICG设备基础与加固型灌浆料是一种水泥基高强无收缩灌浆料，主要用于设备基础二次灌浆、混凝土结构改造加固，性能指标符合GB/T 50448-2015《水泥基灌浆材料应用技术规范》的要求。



二、性能特点

1. 早强且持久高强，不收缩、不开裂。

2. 耐高温、耐老化、耐水、耐腐蚀、耐油污性能优异。

3. 自流平、自密实、施工简便。



三、主要用途

1. 各种设备基础二次灌浆。

2. 混凝土结构加大截面、置换、新浇筑。

3. 支座灌浆、梁柱接头灌浆、桥面伸缩缝维修浇筑。

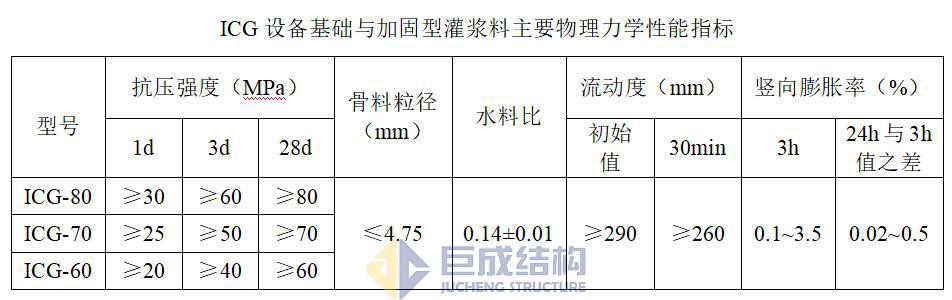

四、主要性能指标







五、使用要点



 设备基础灌浆施工

1. 基面处理：凡与灌注浆料接触的砼基面宜打毛，无油污、浮灰及其它杂物。灌浆前24h，基面应充分浇水润湿，灌浆时应确保基面无明水。地脚螺栓表面的油污和铁锈必须清除干净。

2. 制浆：按粉料：水(重量比)=1：(0.13~0.15)配制，在能满足流动性前提下应尽量减少用水量。采用砂浆搅拌机或混凝土强制式搅拌机进行搅拌，先将水加入料斗，然后逐渐加入称量好的粉料，边投料边搅拌，直至粉料全部加完，再继续搅拌3分钟，使浆料均匀。搅拌好的浆料应控制在30分钟内用完。

3. 灌浆：一般情况采用“自重法灌浆”，浆料应尽可能从一侧注入，以利于排除空气，保证灌注密实。灌浆应连续进行，直到浆料流到另一侧溢出为止。灌浆过程中严禁用振捣器振捣，以免产生离析。如果灌浆面积大，结构复杂或空间很小而距离很远时，可采用“高位灌浆法”或“压力灌浆法”进行灌浆，确保浆料能充分填满各个角落。

4. 养护：灌浆后24h内避免受振动、碰撞。浆料初凝后对外露部分抹平压光，用塑料薄膜覆盖保湿。待浆料硬化后立即喷洒养护剂或加盖湿布浇水养护，养护时间不短于7d，浇水养护次数应保持浆料表面始终处于湿润状态。若环境温度低于5℃，应采取升温措施并延长养护时间。



 混凝土结构改造加固施工

1. 基面处理：凿除基面疏松部分，并进行凿毛处理，基面应无油污、浮灰及其它杂物。灌浆前24h，基面应充分浇水润湿，灌浆时应确保基面无明水。

2. 制浆：同前文。若灌注间隙较大，在满足流动性前提下，可掺入不超过粉料重量50%的洁净瓜米石。

3. 灌浆：同前文。灌注时可采取敲击模板、用竹片或钢筋插捣引流的方式增强流动，便于密实，严禁采用振捣器振捣。掺加粗骨料后无法使用“压力灌浆法”。

4. 养护：同前文。拆模时间以满足强度要求为准。



六、配比用量

1. 配比：粉料：水(重量比)=1：(0.13~0.15)

2. 用量：每灌注1m³空间，需2.03吨粉料（未计损耗）



七、包装贮存

1. 本品为水硬性粉体材料，复合袋包装，净重50kg/袋。

2. 本品应在阴凉、干燥、通风处储存，储存期6个月。

3. 本品安全无毒、非易燃易爆，可使用一般交通工具运输。
