一、材料简介

WSS裂缝密封胶是以高性能环氧树脂和改性胺类固化剂为主要成分的双组分结构修复材料，主要用于结构裂缝的封闭和填充，性能指标满足GB50728-2011《工程结构加固材料安全性鉴定技术规范》的要求。



二、性能特点

1. 高强度、强粘结力、良好的韧性、良好的剥离强度和抗冲击性能。

2. 耐老化、耐腐蚀性能优异。

3. 工艺性好，立面、仰面施工不流淌。



三、主要用途

1. 裂缝注胶修复时的表面封闭。

2. 微细裂缝的封闭和填充。

3. 包钢施工的嵌缝封边。

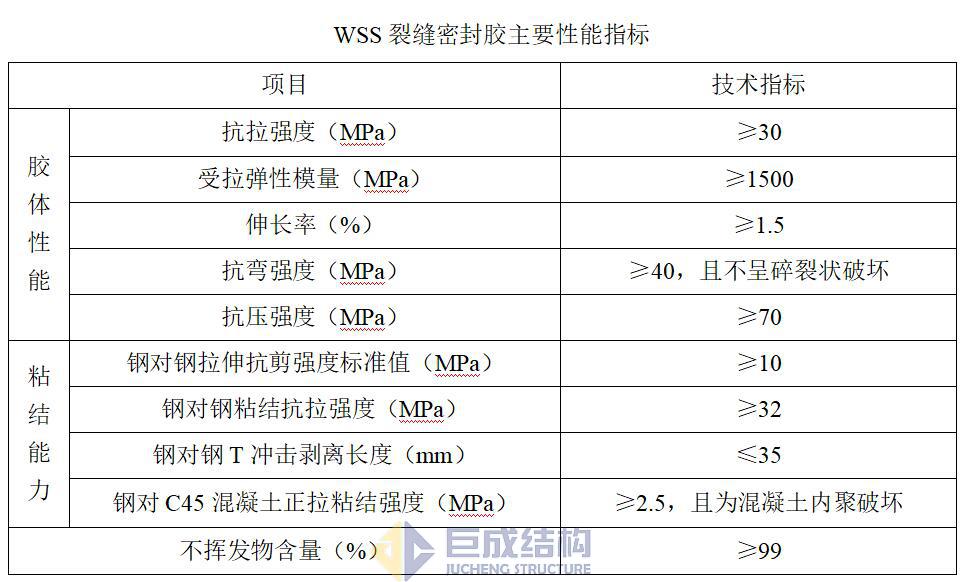

四、材料性能





五、使用要点

1. 粘接面处理：沿裂缝走向用金刚磨片将裂缝两侧混凝土表面打磨至露出新面，设计要求开槽的还应开槽。涂胶前保证粘接面干燥、洁净。

2. 配胶：首先将A、B两组分按重量比3：1分别称量；然后倒入容器中用电动搅拌器匀速搅拌3分钟左右，直到呈色一致。一次配胶不宜过多，随配随用。

3. 密封：将配制好的密封胶沿裂缝走向涂刮到混凝土表面，将裂缝封闭。胶层应宽窄一致，厚度均匀，平整无卷边。

4. 固化：5℃～35℃环境下72小时可受力使用。若环境温度低于5℃，可采取升温措施或延长养护时间。



六、配比用量

1. 配比：A：B(重量比)=3：1

2. 用量：0.16kg/m（宽度5cm，厚度2mm，未计损耗）



七、包装贮存

1. 包装：20kg/组。

2. 本品应在5℃~40℃干燥库房内储存，储存期12个月。

3. 本品安全无毒、非易燃易爆，可使用一般交通工具运输。
