一、材料简介

九游会J9真人游戏第一品牌清水混凝土保护涂料是一种具有超长耐候、优异防护性能的混凝土保护涂料系统，可保持混凝土表面自然的机理和质感，体现混凝土最为本质的建筑效果，包括底涂料、中涂料和面涂料。



底涂料主要成分为小分子硅氧烷，具有很好的渗透性和透气性，良好的耐碱、耐盐等特性。中涂料主要成分为硅丙乳液，是一种粘结过渡层，具有良好的耐水性，与底涂和面涂都有优异的粘接力。面涂料主要成分为高档氟硅乳液，具有特别优异的耐候性、憎水性和耐酸碱性。



二、性能特点

1. 透明涂装，可保持清水混凝土表面自然的机理和质感。

2. 卓越的耐候性，使清水混凝土建筑物长期免于维护。

3. 优异的防护性能，封闭性好，有效防止大气中有害物质的腐蚀。

4. 良好的自清洁功能，疏水性好，表面灰尘通过雨水自洁，防污性好。



三、主要用途

1. 各种清水混凝土的表面保护涂装。

2. 历史文物、文保建筑等的表面保护涂装。

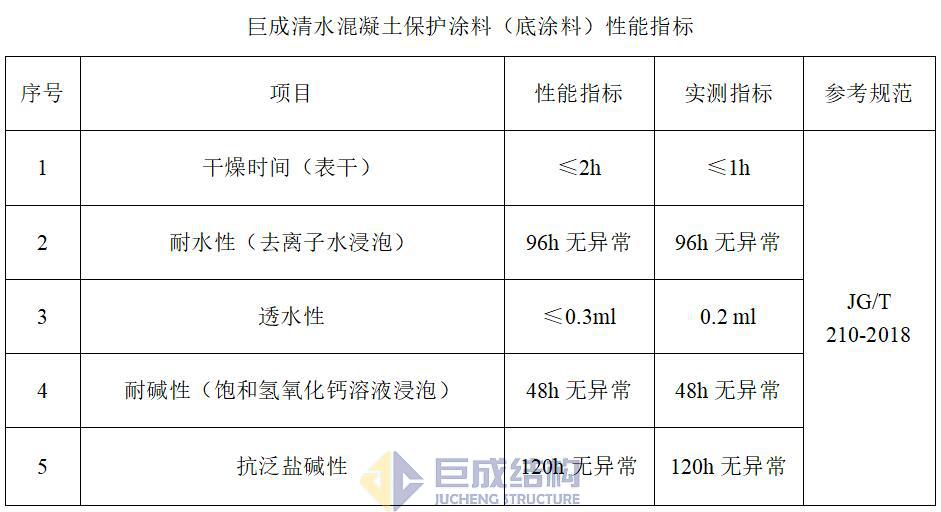

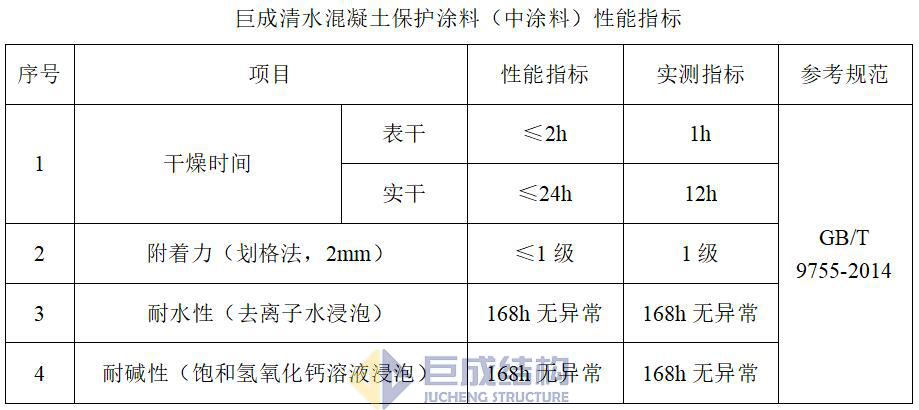

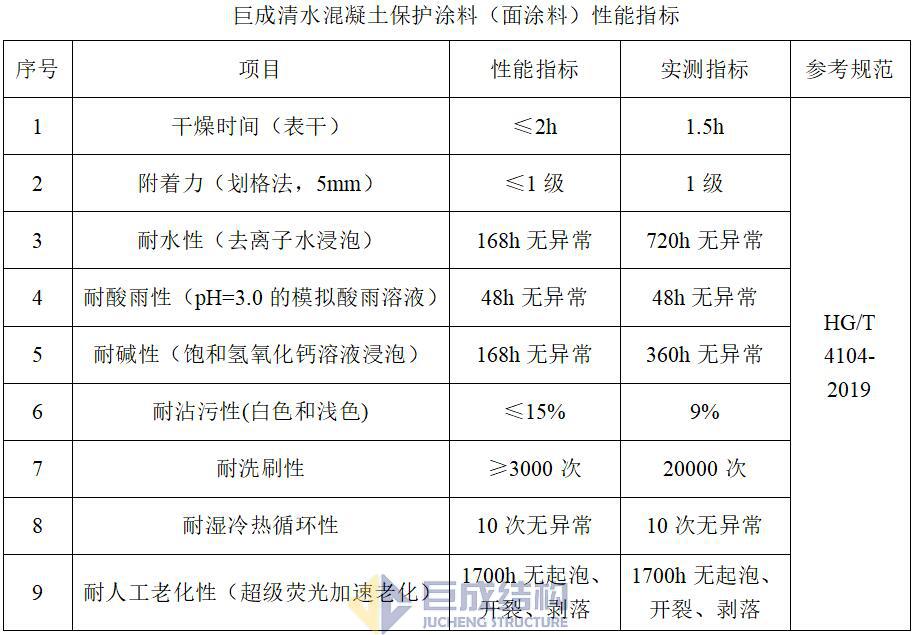

四、主要性能指标













五、使用要点

1. 基层处理：清除表面杂物及松散的部分，保证基面干燥、洁净。

2. 基面找平：用腻子等找平材料将蜂窝、孔洞处进行处理。

3. 底涂料施工：使用前应先充分搅拌，搅拌时间1分钟以上，再用滚涂或喷涂方式进行涂装，涂装必须完全覆盖基面，无遗漏。底涂应涂装两遍，待第一遍指干以后进行第二遍涂装。

4. 中涂料施工：底涂料干燥后进行中涂料的涂装，一般间隔时间不小于1h（以气温20℃以上、良好的通风环境为标准）。使用前应充分搅拌，搅拌时间3分钟以上，再用滚涂或喷涂方式进行涂装，涂装必须完全覆盖基面，无遗漏，注意不能有涂料流挂现象。中涂料涂装一遍。

5. 面涂料施工：中涂料干燥后进行面涂料的涂装，一般间隔时间不小于3h（以气温20℃以上、良好的通风环境为标准）。使用前应充分搅拌，搅拌时间为3分钟以上，再用滚涂或喷涂方式进行涂装，涂装必须完全覆盖基面，无遗漏，注意不能有涂料流挂现象。面涂料应涂装两遍，待第一遍指干以后进行第二遍涂装。

6. 施工条件：温度5℃～35℃，干燥、无雨、无大风。5℃以下的低温或80%以上的高湿度会影响涂膜性能，应避免施工。涂装施工后，一天内不宜见水，三天内不能遇大雨。

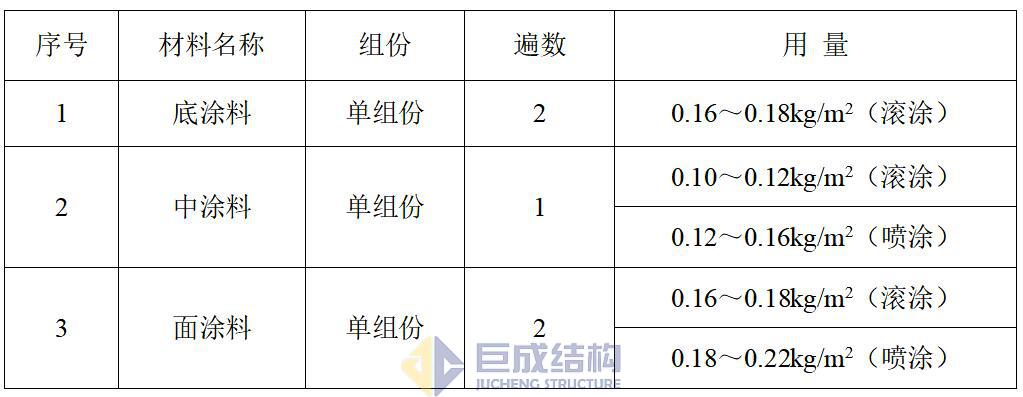

六、材料配比及用量



七、包装贮存

1. 包装：15kg/桶。

2. 本品应在5℃～40℃干燥处储存，储存期12个月。

3. 本品安全无毒、非易燃易爆，可使用一般交通工具运输。













        ;           

                                           ;
